Ваша позиция > Главная > Новости > Руководство по покупке > Руководство стены LCD видео >

Как выбрать ЖК-видеостену для залов заседаний и конференц-залов | Qtenboard

2026-08-10

Архитектура ударопрочных ЖК-видео настенных дисплеев для корпоративных залов заседаний и образовательных аудиторий

Исполнительное резюме: Крупномасштабные системы визуальной коммуникации в залах заседаний исполнительных директоров и аудиториях университетов отходят от традиционных проекционных и однопанельных дисплеев. Современные корпоративные ИТ-директора и институциональные комитеты по закупкам теперь отдают приоритет плотности пикселей массива 4K/8K, маршрутизации матриц видео с несколькими источниками, низкой оптической усталости и сертифицированной долгосрочной надежности. Промышленный-класс ЖК видео стена Система обеспечивает высокую яркость, высокоточную визуальную поверхность, предназначенную для обработки сложного финансового моделирования, картографирования ГИС, удаленного гибридного сотрудничества и динамического академического чтения лекций.

Развертывание профессионала ЖК видео стена Включает в себя решение сложных инженерных задач AV, а не просто развешивание экранов. Системные интеграторы, руководители образовательных технологий и лица, принимающие корпоративные решения, должны оценить физику на уровне панели, прерывание соединения лицевой панели, свойства оптического отражения, задержку сигнала и удобство обслуживания в многоэкранных массивах.

Ключевые вынос для покупателей AV: Современный ЖК видео стена Архитектура опирается на четыре основных технических столпа: Ультра-узкая рамка (UNB) физическая инженерия (до 0,88 мм шва), Антибликовая (AG) обработка оптической дымки (до 44%), Калибровка однородности цвета (ΔE < 2), И Обработка видео на основе FPGA с аппаратной задержкой нулевого кадра.

Commercial LCD Video Wall Splicing Screen Array Installed in Corporate Boardroom

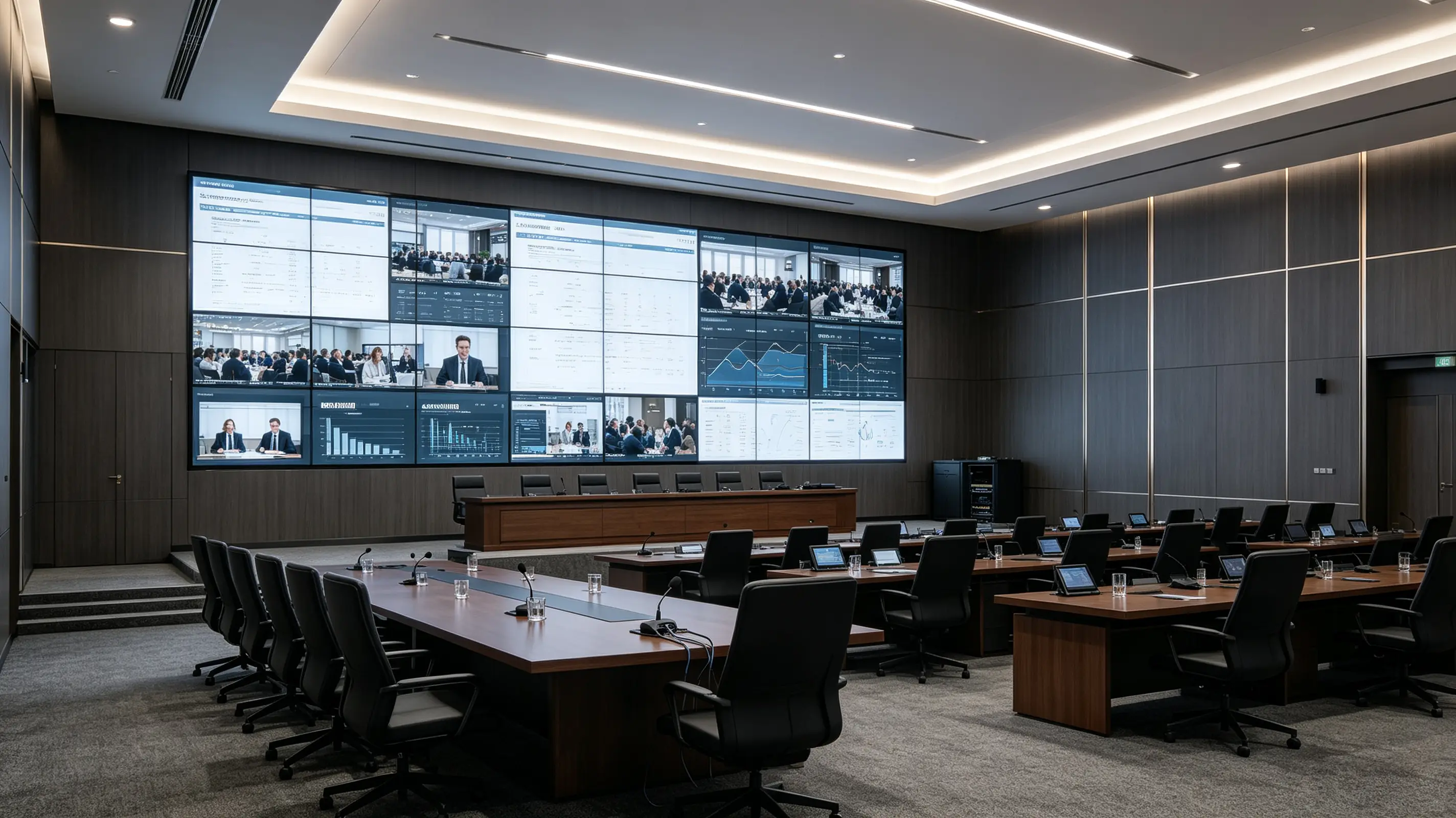

Рисунок 1: Массив ЖК-видеостен высокой плотности, отображающий финансовую аналитику и каналы видеоконференций в режиме реального времени в среде исполнительных конференций.

Глубокое погружение: основные технические архитектуры и инженерия «факт-проблема-ценность»

Чтобы обеспечить высокую рентабельность инвестиций и непрерывность работы, институциональные покупатели должны оценивать технологии отображения через инженерную линзу. Вот как три критические технические особенности преобразуются непосредственно в практическую эксплуатационную ценность:

1. Оптическая физика и дымка поверхности: матовая обработка с антибликовым покрытием (AG)

Факт: Промышленный ЖК видео стена Панели имеют усовершенствованное покрытие поверхности с обработкой Haze Anti-Glare (AG) до 44% в сочетании с промышленной подсветкой высокой яркости от 500 до 700 нит.
Проблема: Исполнительные залы заседаний со стеклянными окнами от пола до потолка и академические аудитории с верхним светодиодным освещением высокой интенсивности создают серьезные зеркальные отражения на стандартных стеклянных экранах. Это отражение смывает критический текст, вызывает напряжение глаз и заставляет организаторов встреч закрывать жалюзи во время дневных презентаций.
Ценность:Обработка высокой дымки AG рассеивает зеркальное отражение по поверхности панели без ущерба для резкости пикселей. Участники, сидящие под широкими углами обзора (> 178 °), испытывают равномерную визуальную четкость и яркий контраст, что позволяет проводить совещания в ярком помещении и бесперебойно взаимодействовать при естественном дневном свете.

2. Бесшовная визуальная непрерывность: ультраузкая рамка 0,88 мм (UNB).

Факт: Премиум ЖК видео стена Панели используют физическое инженерство шва шатон-к-шатона (B2B) 0,88mm, 0,98mm, или 1,7mm, исключая тяжелые черные линии решетки массивов дисплея наследия.
Проблема: При представлении сложных финансовых электронных таблиц, инженерных схем САПР, географических карт ГИС или медицинских изображений широкие панельные панели нарезает критические точки данных, цифры или буквы, что приводит к визуальной путанице и неправильной интерпретации при принятии решений с высокими ставками.
Ценность: UNB 0,88 мм ЖК видео стена Создает практически непрерывный визуальный холст. Цифровые данные, тонкие линии сетки и небольшой текст плавно перетекают через стыки панелей, обеспечивая полную визуальную целостность для членов совета директоров и академических исследователей, просматривая подробные наборы данных.

3. Маршрутизация сигнала & обработка матрицы Multi-источника: Ускорение оборудования FPGA

Факт: Продвинутый ЖК видео стена Установки включают специализированные аппаратные видеопроцессоры FPGA, поддерживающие входы 4K/60Hz HDMI 2,0/DP 1,2, роуминг окон, картинку в картинке (PiP) и потоковое декодирование IP-видео.
Проблема: Гибридные корпоративные встречи и университетские лекции требуют одновременного отображения нескольких живых входов-таких как ноутбук докладчика, видеосетка Microsoft Teams/Zoom, канал камеры для документов и панель управления в реальном времени. Программно-основанные системы сквозного цикла вводят разрыв экрана, отсев кадров и неприемлемую задержку сигнала.
Ценность: Аппаратно управляемая обработка FPGA маршрутизирует до 16 или 32 независимых источников сигнала на ЖК видео стена В реальном времени с нулевой задержкой кадра и синхронизацией с блокировкой кадра. Ведущие могут свободно масштабировать, перекрывать и позиционировать окна содержимого на экране с помощью систем управления сенсорной панелью.

Институциональное сравнение: ЖК-видео стена против Fine-Pitch LED против интерактивных дисплеев

Выбор оптимальной технологии отображения требует четкого анализа компромисс на основе расстояния просмотра, плотности пикселей, общей стоимости владения (TCO) и сред применения:

Технические метрические	Промышленная стена видео LCD	Светодиод с мелким шагом прямого обзора (< P1.2)	Одиночная большая интерактивная плоская панель (IFP)
Плотность пикселей & разрешение текста	Сверхвысокий (собственный массив 4K/8K) Непревзойденная резкость текста для просмотра электронных таблиц и документов с близкого расстояния.	Умеренный до Высокий Поверхность бесшовная, но пикселизация может быть заметна на расстоянии просмотра менее 2,5 метров.	Высокая (родная одиночная панель 4K) Отличная четкость, но общий размер экрана ограничен диагональю 98 или 110 дюймов.
Общая стоимость владения (TCO)	Оптимальный/высокий ROI Низкие начальные капиталы, стандартное коммерческое энергопотребление, длительный срок службы подсветки (50 000 часов).	Высокие начальные капитали Стоимость ЖК-дисплея от 3 до 4 раз; требует специализированного ремонта модулей и более высокого температурного контроля.	Низкие начальные капитали Настройка Plug-and-play, минимальные аксессуары для интеграции.
Оптическая эргономика и антибликовое покрытие	Улучшенный (матовое покрытие 44% AG) Отсутствие бликов при ярком искусственном освещении; удобно для длительных стратегических встреч.	Высокая яркость/высокая контрастность Чрезвычайно яркая, но высокая яркость может вызвать зрительную усталость в помещениях с близкого расстояния.	Умеренный контроль бликов Стеклянная поверхность может отражать яркий свет комнаты, если она не оснащена антибликовым стеклом премиум-класса.
Основные сценарии развертывания	Комнаты заседаний, Аудитории, Комнаты управления Лучше всего подходит для просмотра данных из нескольких источников и просмотра с близкого и среднего расстояния.	Лобби, Большие аудитории, Выставочные залы Лучше всего подходит для просмотра на больших расстояниях (> 4 м), где первостепенное значение имеет плавное визуальное воздействие.	Комнаты для зала, K-12 Классные комнаты Лучше всего подходит для интерактивного мозгового штурма в небольших группах и презентаций из одного источника.

Инженерные ошибки: критические ошибки, которых следует избегать при развертывании видеостены

Предупреждение о рисках интегратора AV: Исследования полевого отказа показывают, что более 65% вызовов после установки связаны с недостаточной тепловой вентиляцией и жесткими вариантами монтажа, а не с поломкой ЖК-панели.

Ошибка 1: Использование фиксированных настенных креплений вместо гидравлических выдвижных креплений: Установка ЖК видео стена Массив со статическими кронштейнами делает замену центральной панели или обслуживание задних кабелей невозможной без демонтажа соседних дисплеев. Инженерное решение: Всегда указывайте сверхмощные нажимные/выдвижные крепления с 8-точечными микрорегулировочными элементами управления для точного выравнивания осей X, Y и Z.
Ошибка 2: Пренебрежение калибровкой цвета фабрики и поля: Со временем отдельные ЖК-панели испытывают незначительное ухудшение светодиодной подсветки. Без встроенных внутренних датчиков цветовой температуры и поддержки калибровки программного обеспечения соседние дисплеи будут дрейфовать в балансе белого и однородности цвета. Инженерное решение: Подбор цвета фабрики 3D LUT (ΔE < 2) и совместимость программного обеспечения автоматической калибровки.
Ошибка 3: Неадекватная тепловая и энергетическая инфраструктура: Стены дисплея высокой плотности генерируют локализованное тепло. Неспособность обеспечить 50-миллиметровый задний канал воздушного потока или пропущение активного вытяжного вентилятора сокращает срок службы подсветки и вызывает обесцвечивание панели. Инженерное решение: разработка структурированной задней вентиляции и распределение электроэнергии между отдельными автоматическими выключателями для уменьшения высоких пусковых токов.

Пример внедрения End-в-End на местах: Модернизация академической аудитории

1. Фон & вызов

Видное высшее учебное заведение стремилось модернизировать свой центральный академический зал на 300 мест. Существующий моторизованный проектор страдал от низкой яркости при окружающем освещении зала, размытой насыщенности цвета и 12-минутной задержки прогрева. Преподаватели изо всех сил пытались представить сложные биомедицинские карты и удаленных международных приглашенных лекторов бок о бок.

2. Инженерное решение

Инженерный комитет AV развернул Стена LCD 55-inch 4 × 3 видео-(шатон 0,88mm ультра-узкий) Питание от промышленного матричного процессора FPGA и гидравлического выдвижного монтажного оборудования.

Холст дисплея: 12x 55-дюймовые панели IPS высокой яркости 700 нит с 28% антибликовым покрытием поверхности.
Мульти-сигнальная архитектура:8-канальная матрица ввода HDMI 2,0, интегрированная с университетской сетью NDI и гибридной инфраструктурой видеоконференций.
Дизайн обслуживаемости: Выдвижные кронштейны с передним доступом, позволяющие независимо обслуживать любой экран в течение 15 минут.

3. Измеримые операционные Результаты

Новый ЖК видео стена Система полностью устранила задержки разогрева перед лекцией, обеспечивая мгновенную производительность. Удержание студентов и вовлеченность улучшились благодаря четкой разборчивости текста 4K из самого дальнего ряда (22 метра), в то время как окружающее освещение могло оставаться включенным для заметок во время лекций.

Коммерчески стандарты качества & глобальная служба технической поддержки

Предоставление AV-решений корпоративного уровня требует строгого соответствия продукции, надежной логистики и надежной долгосрочной технической поддержки:

Панели ранга А промышленные: Коммерческие дисплеи построены с использованием коммерческих IPS-панелей Tier-1 (BOE/LG), рассчитанные на непрерывную работу 24/7 или 16/7 с 50000 часами MTBF.
Стандарты экспорта упаковывая: Во всех зарубежных перевозках используются усиленные сверхпрочные фанерные ящики, оснащенные датчиками удара и наклона, чтобы гарантировать нулевой ущерб при транспортировке через океан и воздушные перевозки.
Нормативное & экологическое соответствие: Полностью сертифицирован в соответствии с международными техническими рамками, включая стандарты CE, FCC, RoHS, ISO9001 и ISO14001.
Наличие запасных частей на длительный срок: Массовые поставки включают гарантированное предоставление запасных модулей питания, материнских плат и плат T-Con для обеспечения минимального времени простоя и низкой стоимости обслуживания в течение всего жизненного цикла продукта.

Часто задаваемые вопросы (Системное планирование и спецификации)

1. Какие основные параметры необходимы для создания пользовательских ЖК-видео стены CAD чертеж и спецификации?

Для подготовки точной системной архитектурной планировки и спецификации материалов (BOM), укажите: (1) общую доступную ширину и высоту стены, (2) самое дальнее и ближайшее расстояние просмотра зрителя, (3) количество одновременных источников ввода (ноутбуки, камеры, медиаплееры) и (4) предпочтительный способ установки (Настенное, напольное или выдвижное крепление).

2. Как ЖК-видеостена поддерживает равномерный цвет и яркость на всех экранах с течением времени?

Промышленные видеостены оснащены откалиброванным на заводе управлением цветом 3D LUT и передовыми внутренними датчиками температуры. С помощью программного обеспечения автоматической калибровки технические специалисты могут быстро выравнивать гамма-кривые, цветовую температуру и уровни яркости на всех панелях с помощью оптического датчика.

3. Может ли ЖК-видеостена интегрироваться с существующими корпоративными системами управления (Crestron, Extron, AMX)?

Да. Коммерческие процессоры видеостены и дисплеи поддерживают протоколы IP-управления RS232, RS485 и LAN, что обеспечивает бесшовную интеграцию с интерфейсами центрального управления помещением, сенсорными панелями и автоматизированными системами планирования AV.

4. Какие варианты ширины шва доступны для стен LCD зала заседаний видео-, и что визуальная разница?

Общие характеристики включают обычные швы 3,5 мм и сверхузкие лицевые панели UNB премиум-класса 0,88 мм. Более широкие швы создают очевидную визуальную сегментацию которая нарушает диаграммы, финансовые данные и скольжения представления во время встреч правления; шов 0,88mm микро-уменьшает визуальный перерыв, поставляя почти безшовный унифицированный идеал опыта просмотра большим экраном для исполнительных конференций и встреч обзора данных.

5. Сколько времени продолжительность жизни обслуживания промышленных стен ЛКД видео-для ежедневной корпоративной пользы конференции?

ЖК-панели промышленного класса оснащены долговечными модулями подсветки с номинальным сроком службы 50 000 часов. При обычном ежедневном использовании корпоративных встреч (6-8 часов в день) оборудование может стабильно работать более 8 лет. Он поддерживает 7 × 24-часовую непрерывную резервную деятельность для конференц-залов группы штабов и сценариев аварийного командования без частых перезапусков выключения.

6. Поддерживается ли переднее обслуживание? Почему он необходим для встроенных стен для видеостен зала заседаний?

Наши коммерчески стены ЛКД видео-принимают дизайн обслуживания передн-доступа. Отсутствие потребности зарезервировать большой задний космос обслуживания внутри полости стены; инженеры могут завершить разборку панели, связывая проволокой осмотр и замену оборудования сразу от фронта экрана. Это значительно снижает затраты на строительство гражданского строительства, идеально вписывается в интегрированную внутреннюю отделку залов заседаний высокого класса и позволяет избежать повреждения отделки стен во время последующего обслуживания.

Архитектор ваш следующий проект стены дисплея с уверенностью

Независимо от того, проектируете ли вы исполнительный зал заседаний, университетский лекционный зал или многоэкранный командный центр, начните с точных инженерных расчетов. Свяжитесь с нашими специалистами по применению AV сегодня, чтобы получить пользовательские чертежи DWG CAD, схемы системы и комплексные цены спецификации.

Доступ Видео Калькулятор Размер Стены Исследуйте коммерчески решения стены LCD видео-
